功率放大器在微流控超声空化实验中的应用

实验名称：

高压放大器在微流控超声空化实验中的应用

实验方向：

微流控超声空化

实验设备：

ATA-2021B高压放大器、ATA-1220E宽带放大器、信号发生器、超声换能器、高速摄像机、水听器、示波器等

实验目的：

本实验利用超声换能器驱动微流控基底产生100kHz~2MHz的振动，诱导微流道内发生强烈的声压变化，同时利用高速显微摄影的手段观察微流控内空化行为。

实验过程：

通过软光刻制备PDMS微流道，通过Aigtek功率放大器ATA-1220E/ATA-2021B放大外加电压，驱动压电超声换能器产生高频机械振动，引起微流道内部声压变化；超声波加载过程中，使用高速显微摄像的方式观察微流道内空化现象。

实验结果：

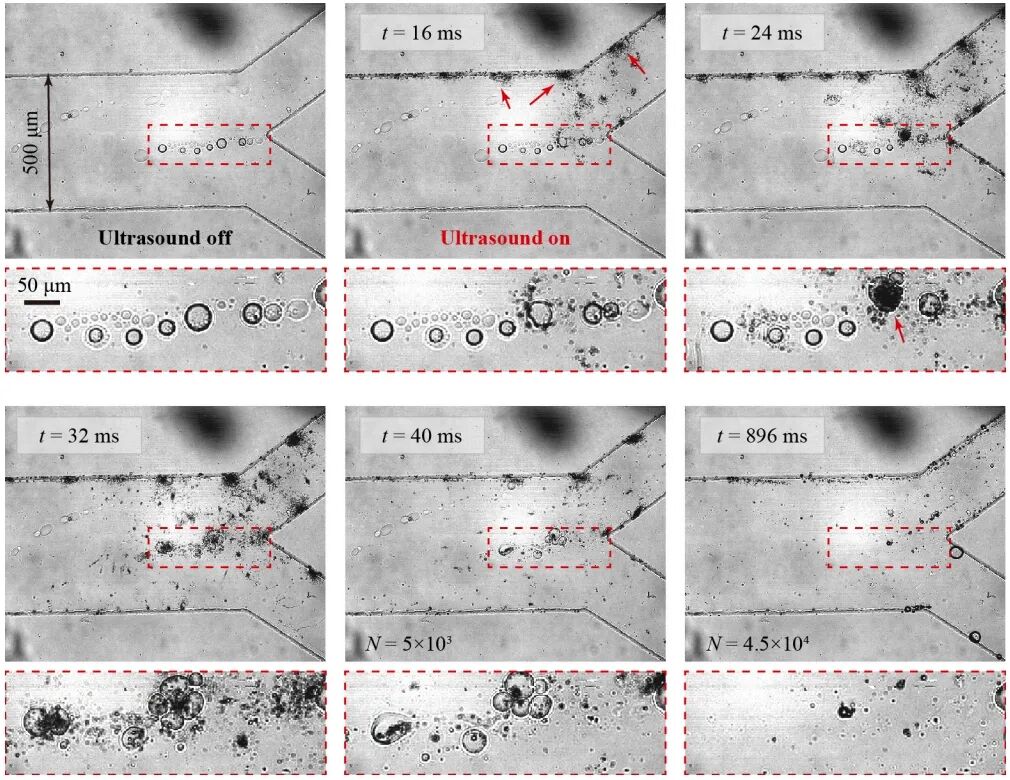

实验发现，对高于200kHz的频段，微流控内未发生空化现象。在100kHz–160kHz的加载超声波作用下，微流道内发生空化现象，伴随壁面附着气泡振荡失稳、释放微气泡、气核传递等现象。

实验中用到的ATA-2021B高压放大器的参数指标：
